Для полноценного функционирования контроллера, в нем должны в унисон работать все элементы. Одним из важных считают модуль памяти. В приборе он выполняет очень важную роль. Все процессы, которые проводятся в нем, подчиняются непосредственно данной составляющей.
Что это за предмет?
Главная задача прибора – проводить оценку процессов. Полноценная его работоспособность обуславливается модулем памяти контроллера. Основное предназначение этой детали заключается в полноценной замене со сбережением всех функций групп модулей проектно-компонуемого и базового комплекта – ПЗУ2, ОЗУ4.4о, ОЗУ4.5о, ОЗУ4.7о, ОЗУ4.7р, МПП, аккумуляторной батареи модулей ОЗУ4 – БСЭЛ (хранилище дополнительного питания ОЗУ располагается прямо на модуле МП7). Важно отметить, что он действует только в агрегатах серии 110, 112, 120 и 122.

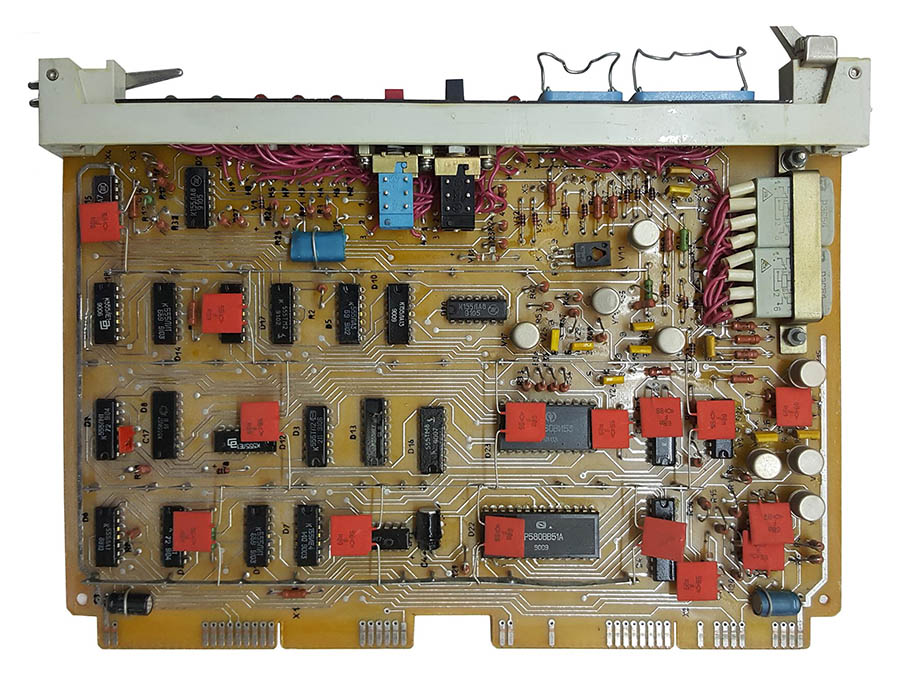

Лицевая панель изготовлена из пластмассы. На ней находятся индикаторы и кнопка, которая производит режим записи в ППЗУ. Само устройство представляет собой плату печатного монтажа с радиоэлементами схемы. Окончание ее обозначено печатной вставкой с сигналами связи с контроллером. В ППЗУ и ПЗУ хранятся приказы и постоянные величины, необходимые для полноценной работы контроллера. ОЗУ используется как внутренняя оперативная память. Емкость ее составляет 4 страницы по 8 кбайт. При включении режима «Чтение» загорается соответствующий индикатор на лицевой панели устройства.
Монтаж и эксплуатация
Установку прибора должен проводить специалист с определенной квалификацией, имеющий допуск к проведению подобных манипуляций. При использовании стоит соблюдать все рекомендации по эксплуатации. Предварительно важно изучить руководство, которое прилагается к устройству.
- Распакуйте коробку и вставьте перемычку J7 в каркас для присоединения резервного питания.
- После этого поместите модуль в слот и закрепите его защелками. Если производится устранение устройства из каркаса, необходимо прекратить подачу напряжения батареи резервного питания ОЗУ при воздействии перемычки.
- С требованиями по работе можно ознакомиться при прочтении раздела «Контроллер логический микропроцессорный Ломиконт».
- Замену ППЗУ проводят следующим образом.
4.1. Освободите рычаг, который размещается на панели с установленной микросхемой.
4.2. Достаньте микросхему ППЗУ.
4.3. Поместите на установленное место, относительно маркировки, аналогичное устройство.
- Запустите стирание.
5.1. Устранение информации производится на аппаратах с ультрафиолетовым стиранием микросхем. Процедуру проводят в таком порядке:
- удалите наклейку с окошка устройства;
- протрите спиртом;
- ликвидируйте информацию с памяти микросхемы;
- закройте окошко наклейкой;
- поместите микросхему обратно, выполняя все действия из пункта 4.
- Запись на ППЗУ.
6.1. До начала записи контролируйте на первом выводе микросхем напряжение программирования в такой последовательности:
- разместите модуль на плату соединительную ПлС;
- активируйте кнопку «Запись»;
- мультиметром проверьте напряжение на выводе 1 ППЗУ. Показатели должны быть в пределах 12,5±0,2) В. Если есть потребность, то резистор R10 изменит напряжение;
- отключите клавишу «Запись»;
- поместите модуль в каркас, но уже без платы.
Выполняя все перечисленные рекомендации, вы сможет активно пользоваться прибором с платой.
